在现代餐饮与商业空间设计中，水吧饮品区的规划与施工至关重要，它不仅影响操作效率，更直接关系到顾客体验与品牌形象。一套专业的CAD施工图设计，包括详细的平面图及立体效果制作，是确保项目从概念到落地顺利实施的核心工具。本文将为您解析全套水吧饮品CAD施工图的设计要点，并提供平面图下载与立体设计制作的实用指南。

一、CAD施工图设计的重要性
水吧饮品区通常需要集成制冰机、咖啡机、榨汁设备、水槽、储藏柜等多种设施，布局必须符合人体工程学与工作流程。CAD施工图通过精确的尺寸标注、设备定位及管线布置，能够避免施工中的错漏，提高空间利用率，确保水电安全，并为后续的装修与设备安装提供清晰依据。

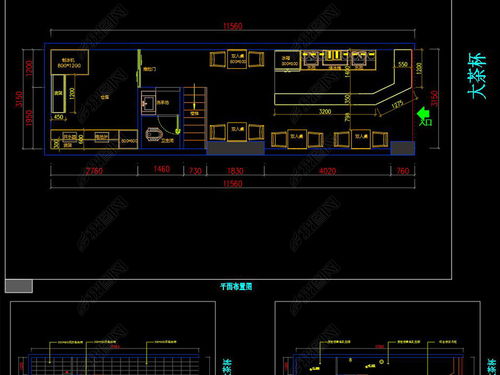

二、平面图设计关键要素

1. 功能分区：明确划分操作区（如饮品制作、清洗）、备料区、收银区及顾客等待区，保证动线流畅。
2. 设备布置：根据设备尺寸与使用频率，合理排列，确保操作人员转身即可取用所需物品，减少不必要的移动。
3. 水电点位：标注插座、水源、排水口位置，特别是高功率设备需独立电路，并考虑防水防漏设计。
4. 材料标注：注明台面（如人造石、不锈钢）、地板（防滑瓷砖）等材料，以便采购与施工。
完整的平面图应包含尺寸图、立面图、剖面图及细节大样图，覆盖从整体布局到螺丝固定的各个层面。

三、平面图下载资源
为方便设计参考，许多专业平台提供水吧饮品CAD施工图模板下载。用户可通过以下途径获取：

- 专业设计网站：如ArchDaily、CAD Blocks Free等，提供免费或付费的DWG格式图纸。
- 行业论坛与社区：设计师常分享实际项目案例，包含可编辑的平面图文件。
- 定制服务：若需个性化设计，可委托专业设计公司制作，确保图纸符合具体场地需求。
下载时需注意图纸版本（如AutoCAD 2018以上兼容），并检查图层、标注是否完整，避免使用过时或错误的设计。

四、立体设计制作流程
立体设计（如3D效果图）能直观展现水吧完工后的视觉效果，有助于客户确认风格与色彩。制作步骤包括：

1. 建模：基于CAD平面图，使用SketchUp、3ds Max等软件构建三维模型，添加设备、家具及装饰元素。
2. 材质贴图：赋予模型真实材质，如金属光泽、木材纹理，增强视觉真实感。
3. 灯光渲染：模拟自然光与人工照明，营造温馨或时尚的氛围，突出饮品区的吸引力。
4. 后期处理：通过Photoshop调整色彩、添加人物与背景，使效果图更生动。
立体设计不仅用于展示，还可与VR技术结合，让客户“沉浸式”体验空间布局。

五、实用建议与注意事项

• 合规性：设计需符合当地卫生、消防及无障碍法规，如预留安全通道、使用食品级材料。
• 可持续性：考虑节能设备与节水设计，降低运营成本。
• 灵活性：为未来设备升级或布局调整预留空间，采用模块化家具。
• 专业协作：建议由建筑师、室内设计师及水电工程师共同审核施工图，确保万无一失。

全套水吧饮品CAD施工图设计是项目成功的基石，结合精细的平面图与逼真的立体制作，能有效提升施工效率与空间品质。无论您是业主、设计师还是施工方，掌握这些资源与技巧，都将助力打造一个高效、美观且受欢迎的水吧饮品空间。
